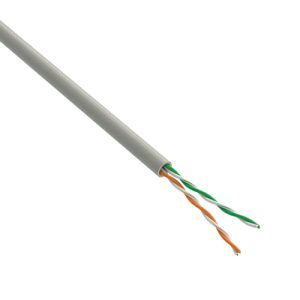

КПВ-ВП (100) 24x2x0,51 (U/UTP-cat.5)

Під замовлення

Тип кабелю: Для внутрішнього прокладання

Кількість жил: 48 жил

Діаметр жили: 0,51 мм

Ізоляція жил: Поліетилен

Бронювання: Немає

Виробник: Україна

Артикул: 49009 Категорії: ,

Опис

Застосування

Кабель для стаціонарного прокладання всередині приміщень в структурованих кабельних системах зв’язку. Експлуатація на частотах до 100 МГц з номінальною напругою до 72 В постійного струму.



Протоколи передачі даних

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100 Mbit/s, Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T), PoE, PoE



Типова конструкція

Структура кабелю
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два скручені провідники
Кольорова ідентифікація пар:
– пара 1: біло-блакитна / блакитна
– пара 2: біло-помаранчева / помаранчева
– пара 3: біло-зелена / зелена
– пара 4: біло-коричнева / коричнева
4. Оболонка: PVC



Стандарти

IEC 61156-6 (work area cable)
CPR євро-клас: Eca (EN 13501-6)


Кабель КПВ-ВП розшифровується так:

К — Кабель
П — Ізоляція жил – поліетилен (ПЕ)
В — Оболонка – полівінілхлоридний пластикат (ПВХ)
ВП — Кручена пара



Основні техніко-експлуатаційні характеристики:

Температурний діапазон:
– – під час монтажу: -10 °C…+60 °C
– під час експлуатації: -20 °C…+60 °C
Радіус вигину:
– під час монтажу – ≥ 8 діаметрів кабелю
– під час експлуатації – ≥ 4 діаметрів кабелю
Зусилля розтягування: ≤ 85 N



Електричні характеристики при 20 °C:

Параметр Од. вим. Значення
Робоча ємність, не більше нФ/км ≤56
Електричний опір тпж постійному струму, не більше Ом/км ≤117
Омічна асиметрія жил у парі, не більше % ≤2
Електричний опір ізоляції, не менше ГОм/км ≥5
Номінальна швидкість поширення сигналу % 68
Модуль хвильового опору Ом
-в діапазоні частот від 1 до 100 МГц   100 +/-15
Випробувальна напруга постійним струмом між жилами, жилами і
екраном протягом 2 секунд		 кВ 2,5



Характеристики передачі сигналу при 20 °C на відстані 100 м:

Частота, МГц 1 4 10 16 20 31,25 62,5 100
Власне загасання (Attenuation), дБ, не більше 2,6 5,0 8,0 10,2 11,4 14,4 20,9 27,0
NEXТ, дБ, не менше 65 56 50 47 46 43 38 35
PS NEXТ, дБ, не менше 62 53 47 44 43 40 35 32
ELFEXТ, дБ, не менше 64 52 44 40 38 34 28 24
PS ELFEXТ, дБ, не менше 61 49 41 37 35 31 25 21
Зворотні втрати (Return Loss), дБ, не менше 20,0 23,0 25,0 25,0 25,0 23,6 21,5 20,1
