Опис
Застосування
Кабель для стаціонарного зовнішнього прокладання (телефонна каналізація, колектори шахт, стіни будівель) в умовах підвищеного електромагнітного впливу. Експлуатація на частотах до 100 МГц з номінальною напругою до 72 В постійного струму.
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100 Mbit/s, Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T), PoE, PoE+

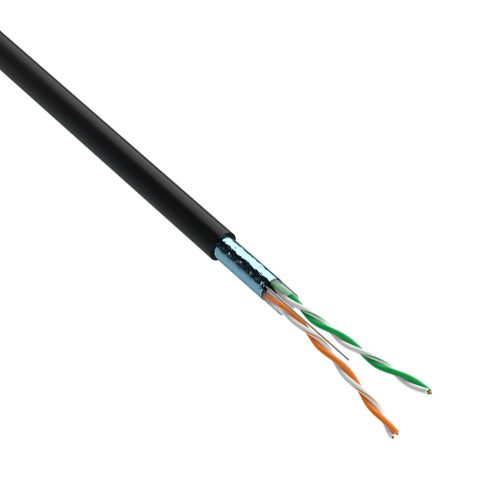

Типова конструкція
Структура кабелю
1. Струмопровідна жила (CПЖ): мідний дріт Ø 0,48 мм
2. Ізоляція: суцільна, ПЕ
3. Пара: два скручені провідники
Кольорова ідентифікація пар:
– пара 1: біло-блакитна / блакитна
– пара 2: біло-помаранчева / помаранчева
– пара 3: біло-зелена / зелена
– пара 4: біло-коричнева / коричнева
4. Поясна ізоляція: плівка ПЕТ-Е
5. Дренажний провідник
6. Екран: алюмополімерна стрічка
7. Оболонка: PЕ
Стандарти
IEC 61156-6 (work area cable)
CPR євро-клас: Eca (EN 13501-6)
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
– – під час монтажу: -10 °C…+60 °C
– під час експлуатації: -50 °C…+60 °C
Радіус вигину:
– під час монтажу – ≥ 8 діаметрів кабелю
– під час експлуатації – ≥ 4 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Кабель КППЕ-ВП розшифровується так:
К — Кабель
П — Ізоляція жил – поліетилен (ПЕ)
П — Оболонка – світлостабілізований поліетилен (ПЕ)
Е — Екран – алюмополімерна стрічка
ВП — Кручена пара
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤117 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| -в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання (Attenuation), дБ, не більше | 2,6 | 5,0 | 8,0 | 10,2 | 11,4 | 14,4 | 20,9 | 27,0 |
| NEXТ, дБ, не менше | 65 | 56 | 50 | 47 | 46 | 43 | 38 | 35 |
| PS NEXТ, дБ, не менше | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 40 | 38 | 34 | 28 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,6 | 21,5 | 20,1 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
