Опис
Застосування
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метров)
Типова конструкція

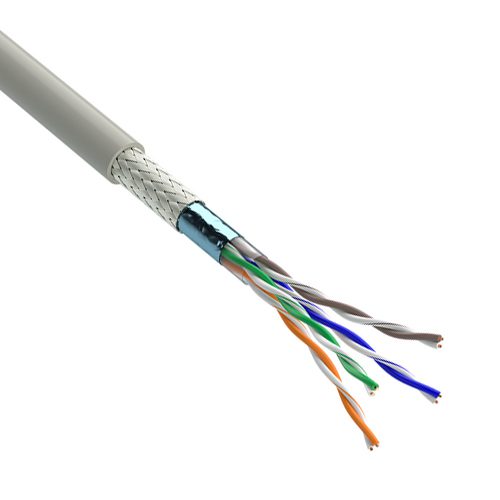

Структура кабелю
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
– пара 1: біло-синя/синя
– пара 2: біло-помаранчева/помаранчева
– пара 3: біло-зелена/зелена
– пара 4: біло-коричнева/коричнева
4. Роздільник пар (кордель): ПЕ або LSFRZH
5. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
5. Екран сердечника 1: алюмополімерна стрічка (металом всередину)
6. Екран сердечника 2: обплітка з мідних луджених дротів накладена поверх екрана 1
7. Оболонка: ПВХ, LSZH або LSFRZH
Стандарти/ТУ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
– ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
– LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
– LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Кабель КПВЕО-ВП розшифровується так:
К — Кабель
П — Ізоляція жил суцільна, ПЕ
В — Оболонка з полівінілхлоридного пластикату
Е — Екран сердечника: алюмополімерна стрічка (металом всередину)
О — Обплітка з мідних луджених дротів накладена поверх екрана
ВП — Кручена пара
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
– під час монтажу: -10 °C…+60 °C
– під час експлуатації: -20 °C…+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | 56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | |
| – при діаметрі тпж 0,54 мм, не більше | 83 | |
| – при діаметрі тпж 0,57 мм, не більше | 88 | |
| Омічна асиметрія жил у парі, не більше | % | 2 |
| Електричний опір ізоляції, не менше | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| -в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| -в діапазоні частот від 101 до 250 МГц | 100 +/-22 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 |
| Власне загасання, дБ/100 м, не більше | 2,1 | 3,8 | 6 | 7,6 | 8,5 | 10,7 | 15,5 | 19,9 | 33 |
| NEXТ, дБ, не менше | 75,3 | 66,3 | 60,3 | 57,2 | 55,8 | 52,9 | 48,4 | 45,3 | 39,3 |
| PS NEXТ, дБ, не менше | 72,3 | 63,3 | 57,3 | 54,2 | 52,8 | 49,9 | 45,4 | 42,3 | 36,3 |
| ELFEXТ, дБ, не менше | 68 | 56 | 48 | 43,9 | 42 | 38,1 | 32,1 | 28 | 20 |
| PS ELFEXТ, дБ, не менше | 65 | 53 | 45 | 40,9 | 39 | 35,1 | 29,1 | 25 | 17 |
| Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 | 17,3 |
