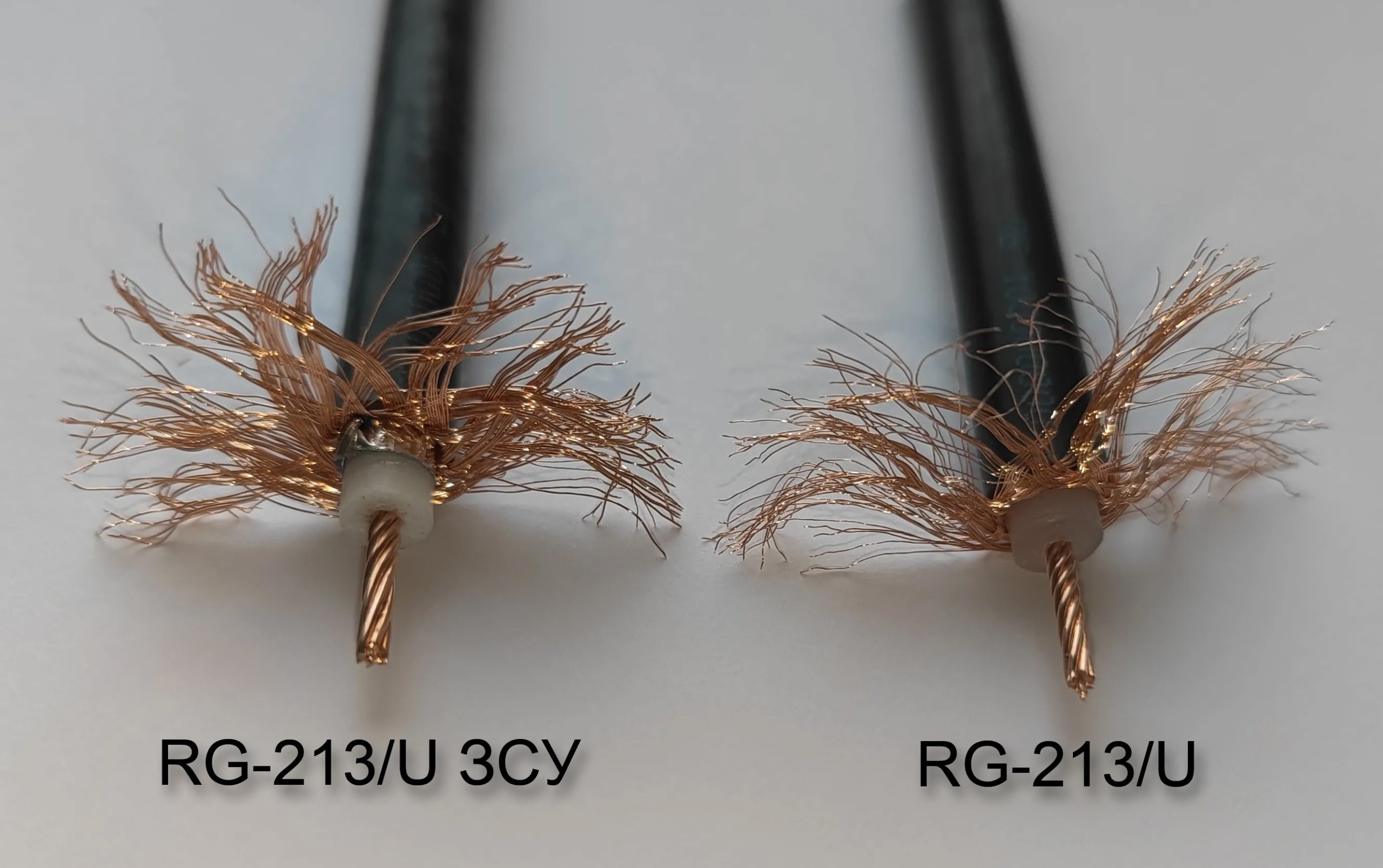

Радіочастотний (коаксіальний) кабель RG-213/U ЗСУ

Опис

Застосування

Кабелі призначені для зовнішньої прокладки в системах ефірного і супутникового телебачення, в системах колективного та кабельного телебачення, в якості з’єднувача антенно-фідерних пристроїв з передавальною апаратурою зв’язку і комутації приладів в діапазоні частот від 5 до 3000 МГц.


Типова конструкція

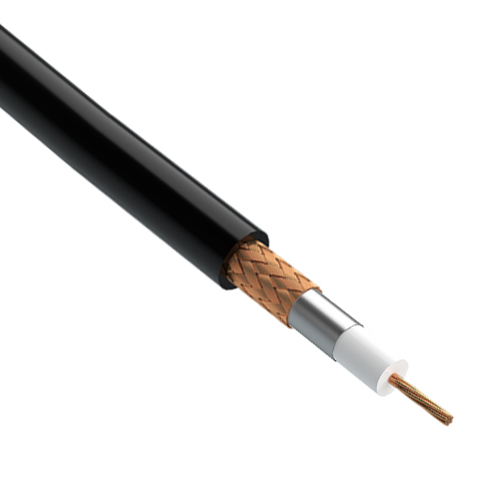

Структура кабелю
1. Внутрішній провідник: багатожильний мідний діаметром 2,55 мм (7х0,85мм).
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: обплетення (95 %) з мідних дротів + алюмолавсанова стрічка сріблястого кольору..
4. Оболонка: ПВХ пластикат чорного кольору.


Умови монтажу та експлуатації

Температурний діапазон:
– під час монтажу: -10 °C … +50 °C;
– під час експлуатації: -20 °C … +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

---

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C	Частота, кГц	Значення
Максимальна потужність на частоті 1ГГц	1ГГЦ	400 Вт
Випробувальна напруга внутрішніх розрядів в ізоляції, кВ	0,05	3,0
Електричний опір внутрішнього провідника, Ом/км, не більше	пост. струм	5
Хвильовий опір, Ом	Від 5 000 до 3 000 000	50 ± 2
Робоча ємність, пФ/м	Від 0,8 до 1,0	85 ± 3
Коефіцієнт загасання, номін., дБ/100м	10 50 100 200 300 400 600 800 850 1000 2000	1,6 3,5 4,9 7,3 8,7 9,4 13,2 14,5 15,1 17,4 25,4

---

Номенклатура та масо-габаритні характеристики

Марка кабелю	Зовнішній діаметр, мм	Маса, кг/км
RG-213 /U ЗСУ	10,3 ± 0,2	166,0

---
