Опис
Застосування
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s,
100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s,
Gigabit Ethernet (1000BASE-T), Firewire 100 Mbit/s, ATM LAN 1,2 Gbit/s
Умови прокладання та експлуатації
Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для внутрішнього прокладання в структурованих кабельних мережах зв’язку в умовах підвищеного електромагнітного впливу. Можливе зовнішнє застосування за умови відсутності постійної дії вологи на кабель. Експлуатація при частотах до 100 МГц з номінальною напругою до 72 В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±900.
Конструкція

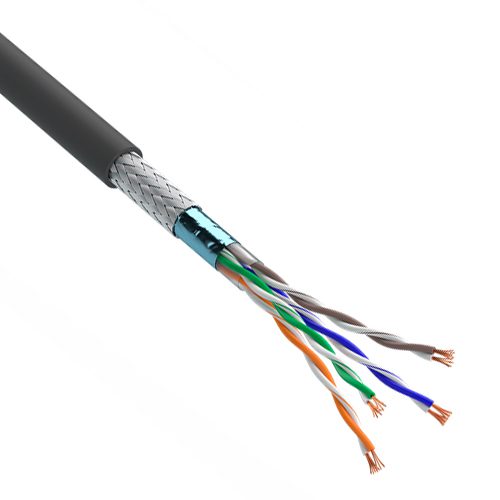

1) Струмопровідна жила: стренга з 7 м’яких мідних дротів, Ø 0,52 мм (7*0,175 мм)
2) Ізоляція: HDPE, Ø не більше за 1,01 мм
3) Пара: дві скручені ізольовані жили
Кольорова ідентифікація пар:
пара 1: біло-блакитна / блакитна
пара 2: біло-помаранчева / помаранчева
пара 3: біло-зелена / зелена
пара 4: біло-коричнева / коричнева
4) Поясна ізоляція
5) Загальний екран 1: алюмополімерна стрічка
6) Загальний екран 2: обплетення з мідних луджених дротів,
накладене зверху екрана 1
7) Оболонка: спеціальний компаунд на основі PVC, товщина 0,8 мм,
зовнішній діаметр Ø 6,7 мм
Відповідність стандартам
ISO/IEC 11801-1 (Channel cl.D на відстані до 75 м)
IEC 61156-6
Механічні характеристики
Температурний діапазон:
– під час монтажу – від -10 °C до +60 °C.
– під час експлуатації – від -30 °C до +60 °C
Радіус вигину:
– під час монтажу – ≥ 8 діаметрів кабелю
– під час експлуатації в статичному режимі – ≥ 4 діаметрів кабелю
– під час експлуатації в динамічному режимі – ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤145 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| – в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу за температури 20°C на відстані 100 м
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання (Attenuation), дБ, не більше | 3,2 | 6,0 | 9,5 | 12,1 | 13,6 | 17,1 | 24,8 | 32,0 |
| NEXТ, дБ, не менше | 65 | 56 | 50 | 47 | 46 | 43 | 38 | 35 |
| PS NEXТ, дБ, не менше | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 40 | 38 | 34 | 28 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 |
| Зворотні втрати (ReturnLoss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,3 | 20,7 | 19,0 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
Інформація для замовлень:
| Код | Найменування | Діаметр ТПЖ, мм | Діаметр кабелю, мм | Упаковка | Розрахункова маса, кг/км |
| 7932291 | КГПВсЕО-ВП (100) 4*2*AWG25/7 (SF/UTP-cat.5E patch) | Ø 0,52 мм (7*0,175) | 6,7 мм | Коробка по 305м | 45,1 |
