Опис
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100Mbit/s, Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T), 2,5Gbit/s Ethernet (2.5GBASE-T) та 5 Gbit/s (5GBASE-T), 10 Gbit/s (10GBASE-T).
Умови прокладання та експлуатації
Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для внутрішнього прокладання в структурованих кабельних мережах зв’язку в умовах підвищеного електромагнітного впливу. Можливе зовнішнє застосування за умови відсутності постійної дії вологи на кабель. Експлуатація при частотах до 250 МГц з номінальною напругою до 72 В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±90°.

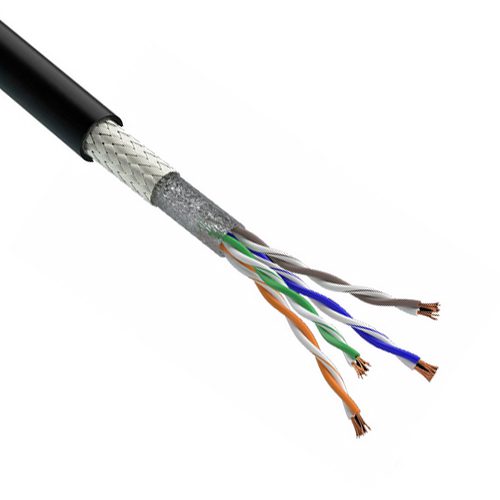

Конструкція
1) Струмопровідна жила: стренга з 7 м’яких мідних дротів, Ø 0,60 мм (7*0,20 мм)
2) Ізоляція: HDPE, Ø не більше за 1,1 мм
3)Пара: дві скручені ізольовані жили
Кольорова ідентифікація пар:
пара 1: біло-блакитна / блакитна
пара 2: біло-помаранчева / помаранчева
пара 3: біло-зелена / зелена
пара 4: біло-коричнева / коричнева
4) Перша оболонка: спеціальний компаунд на основі PVC
5) Екран: обплетення з мідних луджених дротів
6) Друга оболонка: спеціальний компаунд на основі PVC, товщина 0,7 мм, зовнішній діаметр Ø 7,9 мм
Відповідність стандартам
ISO/IEC 11801-1 (Channel cl.D на відстані до 71м)
ISO/IEC 11801-1 (Channel cl.Е на відстані до 64м)
IEC 61156-6
Механічні характеристики
Температурний діапазон:
– під час монтажу – від -10 °С до +60 °С.
– під час експлуатації – від -30 °С до +60 °С
Радіус вигину:
– під час монтажу – ≥ 8 діаметрів кабелю
– під час експлуатації в статичному режимі – ≥ 4 діаметрів кабелю
– під час експлуатації в динамічному режимі – ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤60 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤145 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| – в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| – в діапазоні частот від 100 до 250 МГц | 100 +/-22 | |
| Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 |
| Власне загасання (Attenuation), дБ, не більше | 2,5 | 5,4 | 9,1 | 11,9 | 13,5 | 17,4 | 25,7 | 33,5 | 56,1 |
| NEXТ, дБ, не менше | 75 | 66 | 60 | 57 | 56 | 53 | 48 | 45 | 39 |
| PS NEXТ, дБ, не менше | 72 | 63 | 57 | 54 | 53 | 50 | 45 | 42 | 36 |
| ELFEXТ, дБ, не менше | 68 | 56 | 48 | 44 | 42 | 38 | 32 | 28 | 20 |
| PS ELFEXТ, дБ, не менше | 65 | 53 | 45 | 41 | 39 | 35 | 29 | 25 | 17 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,3 | 20,7 | 19,0 | 15,6 |
Інформація для замовлень:
| Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Вага, кг/км | Діаметр кабелю, мм | Упаковка |
| 7932292 | КГПВсОшвс-ВП (250) 4*2*AWG24/7 (S/UTP-cat.6 patch) | спеціальний компаунд на основі PVC | 0,60 (AWG24/7) | 76,6 | 7,9 мм | котушки по 305 м/500 м |
