Опис
Застосування
Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для зовнішнього прокладання (телефонна каналізація, колектори шахт, стіни будівель). Експлуатація при частотах до 100 МГц з номінальною напругою до 72В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±90°.
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Gigabit Ethernet (1000BASE-T), Firewire 100 Mbit/s, ATM LAN 1,2 Gbit/s.
Типова конструкція

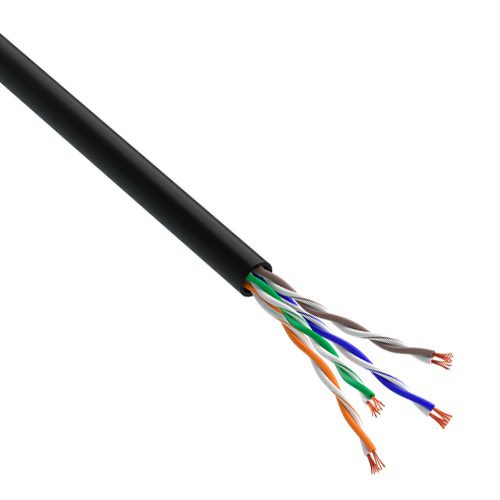

Структура кабелю
1. Струмопровідна жила: стренга з 7 м’яких мідних дротів, Ø 0,489 мм (7*0,163мм)
2. Ізоляція: HDPE
3. Пара: два скручені провідники
Кольорова ідентифікація пар:
– пара 1: біло-блакитна/блакитна
– пара 2: біло-помаранчева/помаранчева
– пара 3: біло-зелена/зелена
– пара 4: біло-коричнева/коричнева
4. Оболонка PЕ
Стандарти
ISO/IEC 11801-1 (Channel cl.D на відстані до 65 м)
IEC 61156-6
Кабель КГПП-ВП розшифровується так:
К — Кабель
Г — Гнучкий
П — Ізоляція жил – поліетилен (ПЕ)
П — Оболонка – світлостабілізований поліетилен (ПЕ)
ВП — Кручена пара
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
– під час монтажу: -10 °C…+60 °C
– під час експлуатації: -50 °C…+60 °C
Радіус вигину:
– під час монтажу – ≥ 8 діаметрів кабелю
– під час експлуатації в статичному режимі – ≥ 4 діаметрів кабелю
– під час експлуатації в динамічному режимі – ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤145 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| – в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання (Attenuation), дБ, не більше | 3,6 | 6,6 | 10,5 | 13,4 | 15,0 | 18,9 | 27,3 | 35,3 |
| NEXТ, дБ, не менше | 65 | 56 | 50 | 47 | 46 | 43 | 38 | 35 |
| PS NEXТ, дБ, не менше | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 40 | 38 | 34 | 28 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,3 | 20,7 | 19,0 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
Інформація для замовлень:
| Код | Найменування | Діаметр ТПЖ, мм | Діаметр кабелю, мм | Упаковка | Розрахункова маса, кг/км |
| 7933129 | КГПП-ВП (100) 4*2*AWG26/7 (U/UTP-cat.5E-SL patch) | 0,48 (AWG26/7) | 5 | коробки по 305 м | 22 |
